Проектирование и изготовление окрасочно-сушильной камеры для автобусов и грузового транспорта с автоматизированными системами вентиляции, фильтрации, нагрева и управления.
Окраска автобусов, грузовых автомобилей и иной крупногабаритной техники предъявляет повышенные требования к технологическому оборудованию на всех стадиях процесса: от нанесения лакокрасочного покрытия до его финишной сушки необходимо поддерживать стабильные и контролируемые условия. Решением данной задачи являются окрасочно-сушильные камеры, интегрирующие в едином комплексе системы вентиляции, фильтрации, нагрева, освещения и автоматизированного управления.
Одна из таких камер была спроектирована для предприятия, специализирующегося на обслуживании автобусов и грузового транспорта. Ключевой задачей проекта являлось создание камеры, обеспечивающей полное размещение крупногабаритной техники, равномерное нанесение покрытия и его последующее качественное отверждение.
Рабочая зона камеры имеет габариты 15 000 × 5 000 × 5 000 мм. Внешние размеры с учетом конструктивных и технических элементов составляют 15 146 × 6 896 × 5 800 мм.
Конструкция камеры
Несущей основой конструкции выступает стальной каркас из профильных балок, усиленный дополнительными ребрами жесткости. Снаружи и изнутри рабочая зона облицована теплоизолированными сэндвич-панелями толщиной 70 мм. Потолочная часть выполнена из оцинкованного стального листа толщиной 0,8 мм.
Для заезда техники предусмотрены складные ворота с проемом 4 000 × 4 650 мм. В конструкции имеется смотровое окно из закаленного стекла, позволяющее визуально контролировать процесс внутри камеры.
Организация воздушных потоков
Вентиляционная система реализована по принципу верхней подачи воздуха и его удаления через напольный канал. Данное решение формирует направленное движение воздушных масс через рабочую зону и обеспечивает отвод загрязненного воздуха снизу.
Подача и удаление воздуха осуществляются раздельными вентиляционными группами. Вытяжная система включает две группы вентиляторов суммарной производительностью порядка 72 000 м³/ч. Удаление воздуха производится через напольный вытяжной канал, оснащенный фильтрующим материалом и напольной решеткой. Перед поступлением в рабочую зону воздух проходит предварительную очистку. Дополнительная фильтрация предусмотрена непосредственно в камере. Многоступенчатая система фильтрации выполняет две ключевые функции: поддержание чистоты воздуха в зоне окраски и организованное удаление загрязнений после завершения работ.
Освещение рабочей зоны

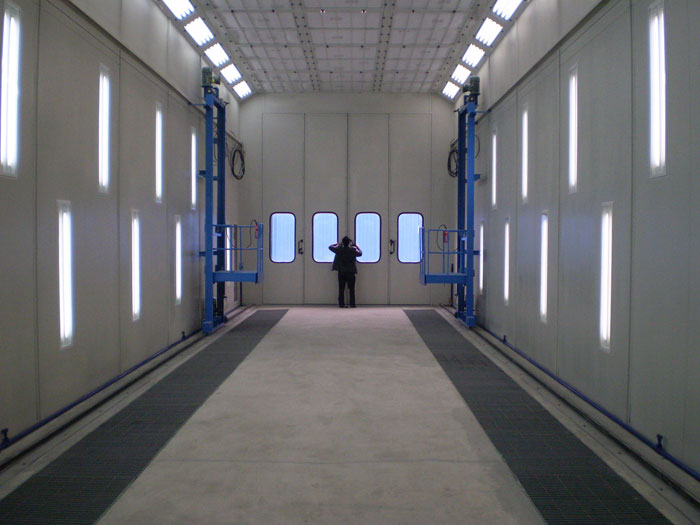

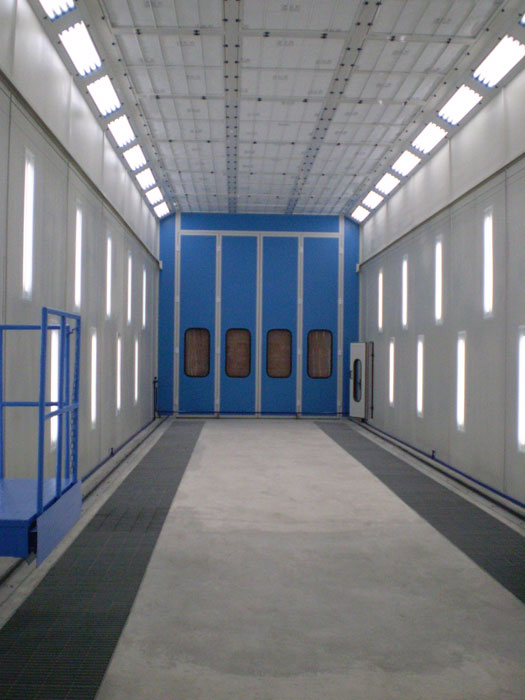

Качественная окраска крупногабаритной техники требует полного визуального контроля всех участков кузова, включая боковые и верхние поверхности. В связи с этим камера оснащена потолочным и боковым освещением. В проекте установлено 72 потолочных и 40 боковых светодиодных светильников. Боковые источники света размещены с чередованием по высоте, что позволяет сократить количество теневых зон и повысить заметность дефектов покрытия при визуальном контроле. Общая освещённость рабочей зоны составляет не менее 800 люкс.
Система нагрева и сушки
После нанесения покрытия камера может функционировать в режиме сушки и полимеризации. Нагрев осуществляется жидкотопливной горелкой, работающей в паре с теплообменником из нержавеющей стали. В проекте задействованы две нагревательные группы суммарной тепловой мощностью до 520 000 ккал/ч. Максимальная температура воздуха в камере достигает 80 °C. Благодаря теплообменной схеме горячие продукты сгорания не поступают непосредственно в рабочую зону: воздух внутри камеры нагревается отдельно и далее используется для поддержания заданного температурного режима. Предусмотрено автоматическое переключение между режимами внутренней и внешней рециркуляции воздуха, что позволяет адаптировать работу системы под этапы окраски и сушки.
Функциональные возможности системы управления
Значимым элементом камеры является система электрического управления, построенная на промышленных компонентах Schneider Electric и объединяющая управление основными технологическими системами.
Оператору доступен выбор необходимого режима работы:
- Окраска распылением — основной режим нанесения лакокрасочных материалов;
- Окраска с подогревом воздуха — применяется при повышенных требованиях к температуре приточного воздуха;
- Сушка и полимеризация — режим, активирующий систему нагрева для отверждения покрытия.
Помимо выбора режима, автоматика выполняет функции контроля и защиты: управление освещением, контроль температуры, фиксацию неисправностей, а также формирование звуковых и световых сигналов при аварийных ситуациях. Предусмотрены кнопка аварийной остановки, защита электродвигателей от перегрузки и сверхтоков, а также межблочная блокировка вентиляции и нагрева, данная блокировка исключает запуск нагрева без работающей вентиляции. После завершения сушки вентиляторы продолжают функционировать в течение заданного времени, предотвращая перегрев оборудования.
Система также ведет учет суммарной наработки, что позволяет планировать профилактическое техническое обслуживание.
При создании камеры для крупногабаритной техники критически важно учитывать не только габариты оборудования, но и весь технологический процесс в целом: производительность вентиляции, направление воздушных потоков, параметры фильтрации, мощность нагрева, расположение светильников и алгоритмы управления.
Именно такой комплексный подход был реализован компанией «Технологии Промышленного Сервиса» при проектировании камеры. Оборудование разрабатывалось с учетом специфики эксплуатации на предприятии, работающем с автобусами и грузовыми автомобилями, поэтому конструктивные и технологические решения подбирались не изолированно, а как элементы единой взаимосвязанной системы.
